0. 前言#
SLAM（Simultaneous Localization and Mapping）意思是同步定位与地图构建，目的是将机器人放入未知环境中的未知位置，找到一个办法让机器人一边绘制周边的地图，一边定位机器人，并决定应该往何方向前进。

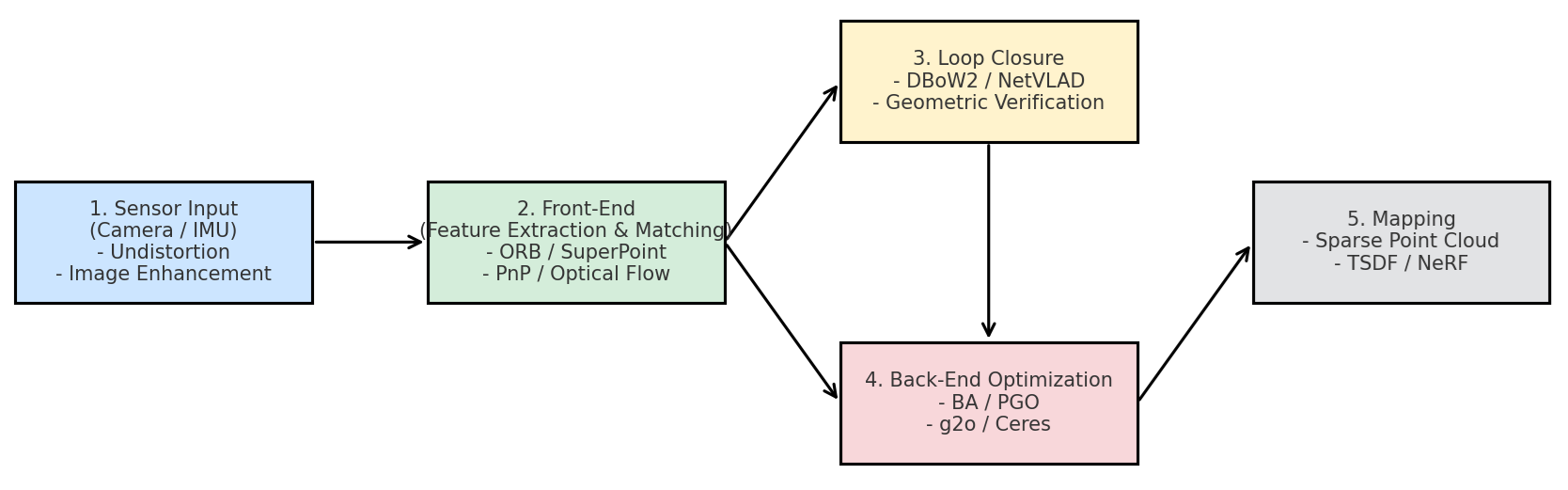

SLAM 是一个历史悠久的课题，经过几十年的研究，各类方法层出不穷，也基本上形成了固定的框架。SLAM 主要分为五个步骤：
- 传感器信息读取，在视觉SLAM中主要为相机图像信息的读取和预处理。
- 前端处理，进行特征提取与匹配，估算相邻图像间相机的运动，以及局部地图的样子。
- 回环检测，判断机器人是否到达过先前的位置。如果检测到回环，它会把信息提供给后端进行处理。
- 后端优化，后端接受不同时刻视觉里程计测量的相机位姿，以及回环检测的信息，对它们进行优化，得到全局一致的轨迹和地图。
- 地图构建与更新，根据估计的轨迹，建立与任务要求对应的地图。
根据方法的不同，也有不同的模块：
- 传感器：激光雷达、摄像头、惯性测量单元（IMU）、里程计、GPS、磁力计等。这些传感器可以提供设备在运动过程中所需要的信息，如距离、角度、速度、方向等。
- 设备运动模型：运动模型用于估计设备的位姿，例如里程计模型、速度模型、加速度模型等。
- 视觉算法：视觉算法主要用于设备在环境中的感知和定位，如特征提取、特征匹配、图像配准等。
- 滤波算法：滤波算法用于估计设备的位姿和地图中不同位置的概率分布，如卡尔曼滤波器、粒子滤波器等。
- 优化算法：优化算法用于优化设备的位姿和地图，如扩展信息滤波器、位姿图优化等。
- 地图表示：地图表示方式可以有多种，如栅格地图、拓扑地图、点云地图等。
1. 传感器数据（Sensor Input & Preprocessing）#
在 SLAM 中，输入数据形式取决于系统设计和应用场景，但大体上可以分为几类：视觉数据、IMU 数据、LiDAR 数据等。
1. 视觉数据#
单目图像（Monocular）：普通相机拍摄的二维图像，拥有 RGB 三通道数据，需要通过运动推算深度信息。
双目图像（Stereo）：两台相机同时拍的两张图，通过视差计算深度。
RGB-D 图像：既有彩色 RGB 图像，又有深度图（Depth），深度信息由深度相机直接提供。
2. IMU 数据#
IMU（Inertial Measurement Unit）意思是惯性测量单元，主要测量机器人的加速度和角速度，有的 IMU 还能测量磁场。主要用于提供短时间内的运动信息，能在视觉数据丢失时维持估计，但长时间估计会漂移，所以要和视觉数据融合。
3. LiDAR 数据#
激光雷达扫描环境得到点云数据，精度高、抗光照变化，但数据量大、设备昂贵，少部分 SLAM 会使用。
4. 其他数据#
GPS / RTK（室外环境用）；轮速计 / 里程计（机器人或车上的）；气压计（高度辅助）等。
5. 常见预处理#
- 畸变矫正（Radial/Tangential distortion correction）
- 图像去噪、直方图均衡（增强对比度）
- 图像金字塔构建（不同分辨率，用于多尺度特征）
- 时间同步（特别是和 IMU 联用时）：将从不同传感器或不同时间戳接收到的数据进行同步，以便后续配准。
2. 前端处理（Visual Odometry / Tracking）#
从传感器中获取原始数据，并将这些数据与已有地图进行关联，从而确定机器人轨迹的过程。如果是相机，则是从图像中提取特征点（位置 + 描述子），在相邻帧间匹配特征点，并利用这些匹配推算相机的相对运动，同时维护一个局部地图（Local Map），不断添加新的三维点和关键帧。
常用的方法有：特征法（ORB、SIFT、SuperPoint 等）、直接法（LSD-SLAM、DSO 等）、匹配优化法（RANSAC + PnP、光流法等）。现在也有深度学习的替代方案，如 SuperPoint + LightGlue、D2-Net、LoFTR 等。
- 特征提取：从采集的数据中提取用于建图的特征点，如关键点、特征描述等。
- 数据融合：将不同传感器获取的数据融合起来，提高建图的准确性和稳定性。
- 数据关联：将当前帧的特征与之前的地图，或者其他帧之间的特征进行匹配，以确定机器人的运动轨迹。
- 运动估计：通过数据关联得到机器人的运动轨迹，可以是平移、旋转等运动。
3. 回环检测（Loop Closure Detection）#
识别机器人经过的相似位置，避免累积误差的产生。可以有效降低机器人的定位误差，提高 SLAM 算法的精度和鲁棒性。具体为检测当前相机位置是否与过去到达过的位置相同（形成回环），如果检测到回环，把这个信息作为约束交给后端优化，消除累计漂移。
常用方法有：
- 基于 Bag-of-Words (BoW)：DBoW2（ORB-SLAM 使用的）
- 基于全局描述子：NetVLAD、DELG
- 深度学习匹配：SuperGlue/LightGlue 等直接比对特征
- 位置相似后，还需几何验证（比如 PnP 验证匹配对）
4. 后端优化（Back-End Optimization）#
根据前端获取的运动轨迹、地图信息和回环约束，对机器人的状态、地图和传感器误差等进行估计和优化的过程。通过非线性最小二乘法等，对机器人姿态和地图进行优化，使得机器人的位置和地图更加准确。
常用方法有：
- Bundle Adjustment (BA)：联合优化相机位姿和三维点位置
- Pose Graph Optimization (PGO)：只优化相机位姿（节点）和相对位姿约束（边）
- 求解器常用 g2o、Ceres Solver、GTSAM 等
5. 地图构建与更新（Mapping）#
根据优化后的轨迹和观测到的特征点，生成任务所需的地图。地图类型取决于应用场景，可以分为：稀疏点云、稠密点云或网格、占据网格、语义地图等。
常用方法有：
- 点云融合：TSDF（Truncated Signed Distance Function）、OctoMap、KinectFusion
- 多视图立体（MVS）
- 神经隐式表示（NeRF、iMAP 等）
6. 常见 SLAM 框架#
| 框架 | 类型 | 前端方法 | 后端方法 | 回环 | 地图类型 |
|---|---|---|---|---|---|
| Cartographer | LiDAR/多传感器 | Scan matching | Pose Graph (Ceres) | 有 | 占据栅格 |
| ORB-SLAM3 | 视觉/VIO | ORB 特征 | BA (g2o) | 有 | 稀疏点云 |
| DSO/LDSO | 视觉 | 直接法 | 光度BA | LDSO有 | 半稠密/稀疏 |
| RTAB-Map | RGB-D/LiDAR | 特征法 | PGO | 有 | 稠密点云 |
| LIO-SAM | LiDAR+IMU | Scan matching | PGO | 有 | 点云 |
| DROID-SLAM | 视觉 | 深度学习 | 可微优化 | 有 | 稠密/稀疏 |
1. Cartographer#
Cartographer 是由谷歌开发的一款基于激光雷达和 RGB-D 相机数据的 SLAM 算法。开源地址为 Cartographer 。
- 支持 2D / 3D SLAM
- 使用 子地图（submap）+ scan matching，将激光数据匹配到局部子地图
- 回环检测和优化通过 Pose Graph 完成（基于 Ceres Solver）
- 重点是实时建图，结果是稠密的 占据栅格地图
稳定、质量高，对闭环场景适应性强；但主要依赖激光雷达，纯视觉支持很弱，且对计算资源要求高。
2. ORB-SLAM 系列（ORB-SLAM, ORB-SLAM2, ORB-SLAM3）#
ORB-SLAM 是视觉 / 视觉-惯性 SLAM（单目 / 双目 / RGB-D / VIO）。开源地址：ORB-SLAM2 和 ORB-SLAM3
- 使用 ORB 特征（FAST + BRIEF）
- 三个主要线程：Tracking、Local Mapping、Loop Closing
- ORB-SLAM3 支持多地图（multi-map）和全传感器模式（包括 IMU 融合）
- 后端是 g2o 进行 BA 优化
高精度，但对动态场景适应性差。
3. LDSO / DSO / LSD-SLAM#
这类方法是直接法（Direct Method）的视觉 SLAM 。不依赖特征点检测与描述子，直接优化像素光度误差，对低纹理区域比特征法更稳；但对光照变化和相机曝光差异敏感，初始化要求高。
开源地址：tum-vision/LDSO
4. RTAB-Map#
RTAB-Map 是基于激光雷达和 RGB-D 相机数据的多传感器 SLAM 。开源地址：RTAB-Map 。
- 基于 Bag-of-Words 回环检测（类似 ORB-SLAM 思路）
- 支持多传感器融合（RGB-D + LiDAR + IMU）
- 自带图形化界面和点云地图构建
上手简单，ROS 集成好；但大场景内存占用大。
5. LOAM 系列（LOAM, A-LOAM, LIO-SAM）#
LOAM（Lidar Odometry And Mapping）方法是激光雷达里程计与建图方法。分离前端里程计（高频）与后端优化（低频）。一部分追求实时性（里程计），一部分追求精度（建图）。开源地址：TixiaoShan/LIO-SAM 。
激光雷达场景精度高；但对稀疏和动态环境敏感。
6. 深度学习 SLAM#
- DROID-SLAM：端到端可微 SLAM
- DeepFactors：将深度学习引入相机位姿和深度估计
- ORB-SLAM + SuperPoint + LightGlue：替换前端特征提取与匹配
- iMAP / NICE-SLAM：神经隐式表示地图（NeRF）
无论是端到端的 SLAM 方法，还是将某个模块替换成深度学习方法，都属于深度学习 SLAM 。在弱纹理和光照变化大场景下更稳，并且还能结合语义信息；但计算量大、有数据集泛化性问题。
